ROBOTICS · SYSTEM INTEGRATION

水下机器人（ROV构型AUV）系统设计与集成

水下机器人机电系统设计

01 · SYSTEM ARCHITECTURE

整机方案设计

完成水下机器人整体构型设计，实现推进、视觉、电源及通信模块系统化集成。

水下机器人总装爆炸动画 — 整机模块与装配关系

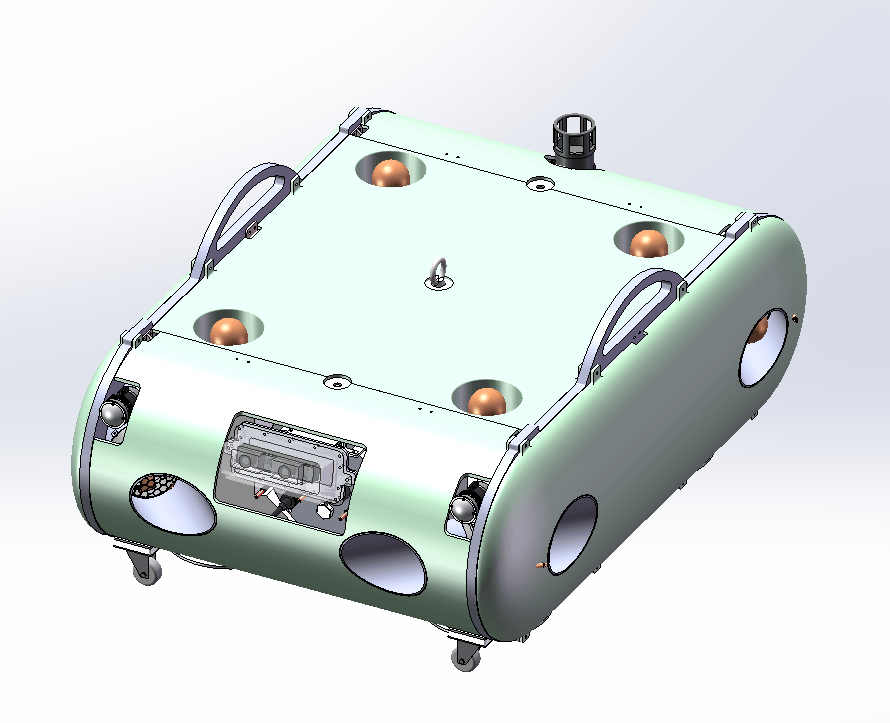

水下机器人总装结构图 — 总装结构

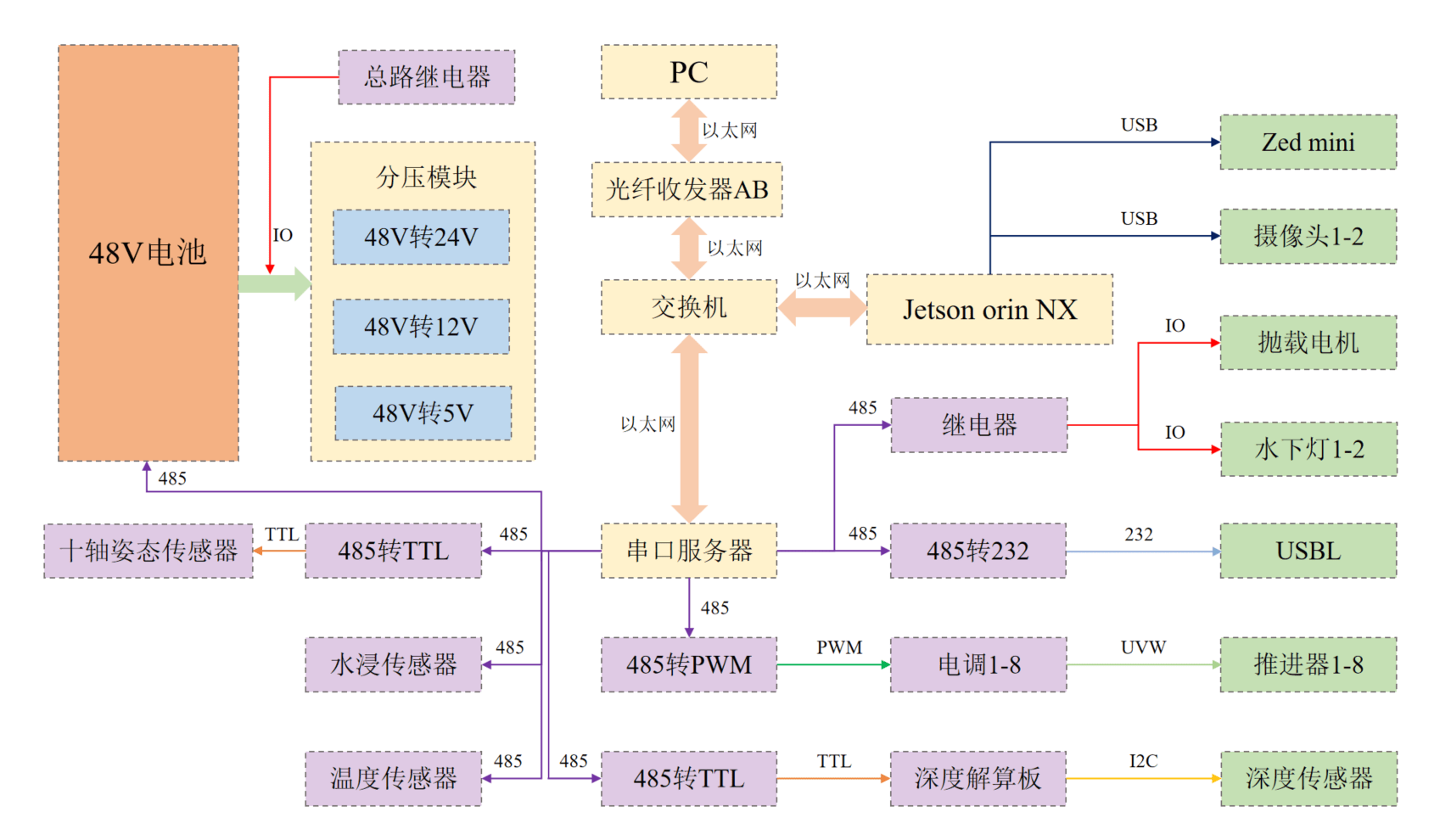

水下机器人通信系统框架图 — 通信系统框架

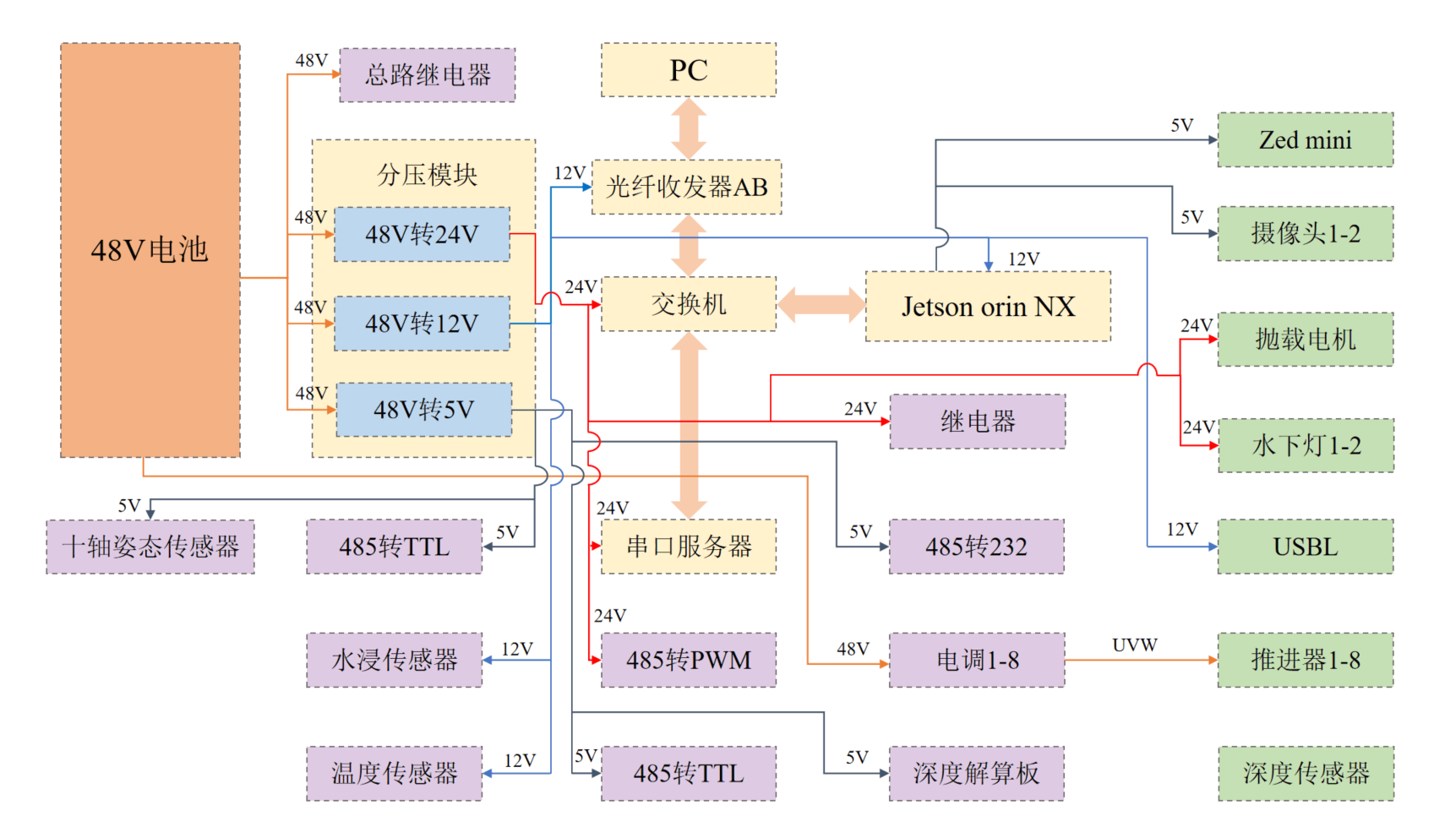

水下机器人电气系统框架图 — 电气系统框架

02 · ELECTRONICS CABIN

电控舱系统集成

完成电控舱结构设计，实现核心元件布局与模块安装集成。

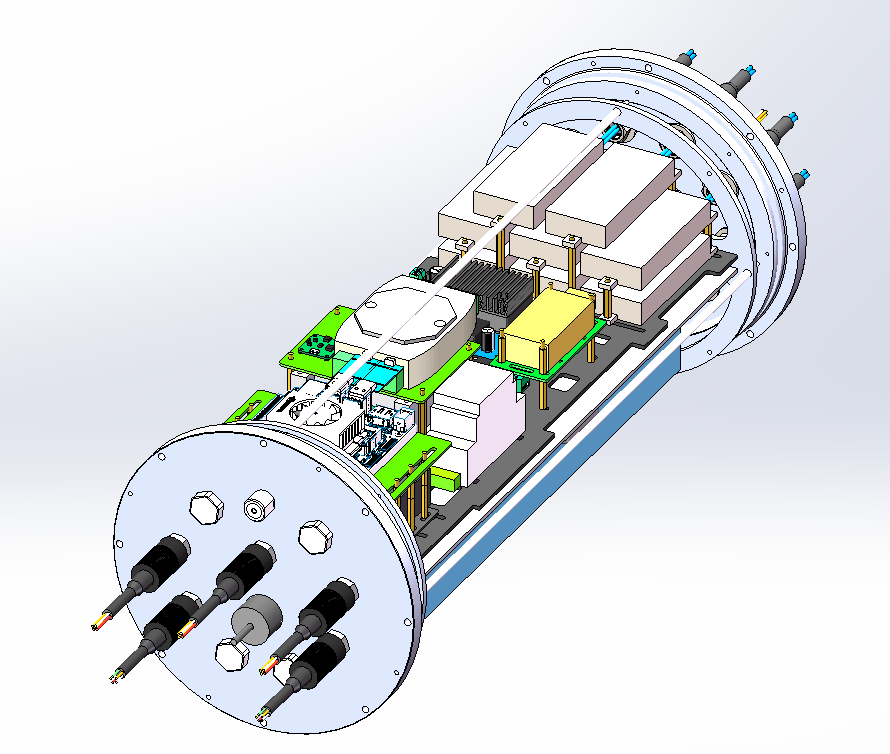

电控舱内部结构图 — Φ220 mm电控舱内部空间布局

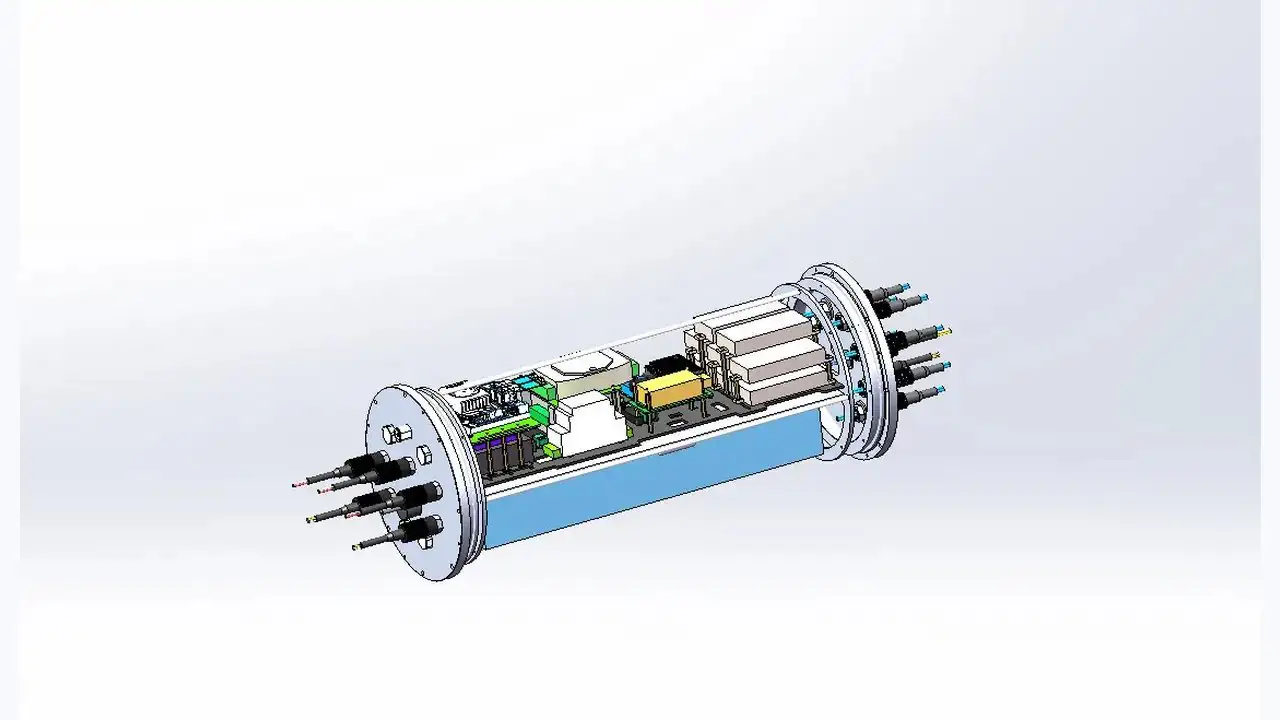

电控舱结构爆炸动画 — 电控舱模块装配关系

03 · POWER SYSTEM

48V多路供电系统设计

完成48V输入、多路DC-DC供电方案设计及电源板开发。

系统方案→PCB设计→实物验证

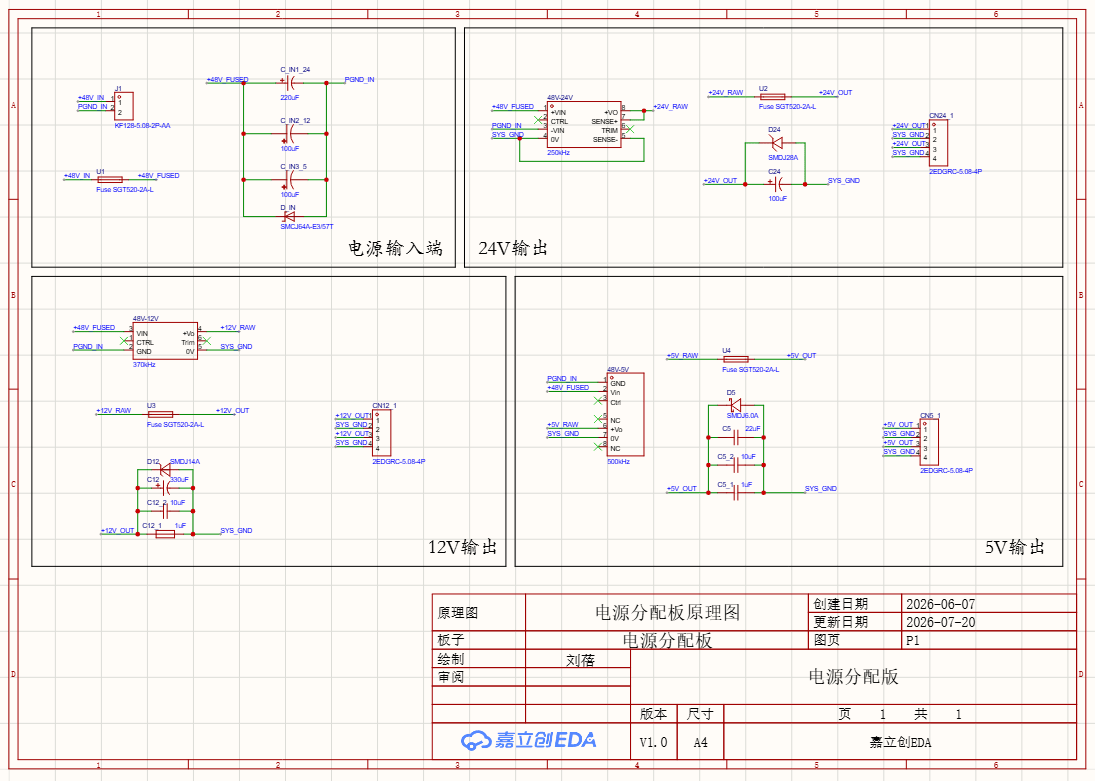

48V多路供电系统原理图 — 系统方案 · 原理图

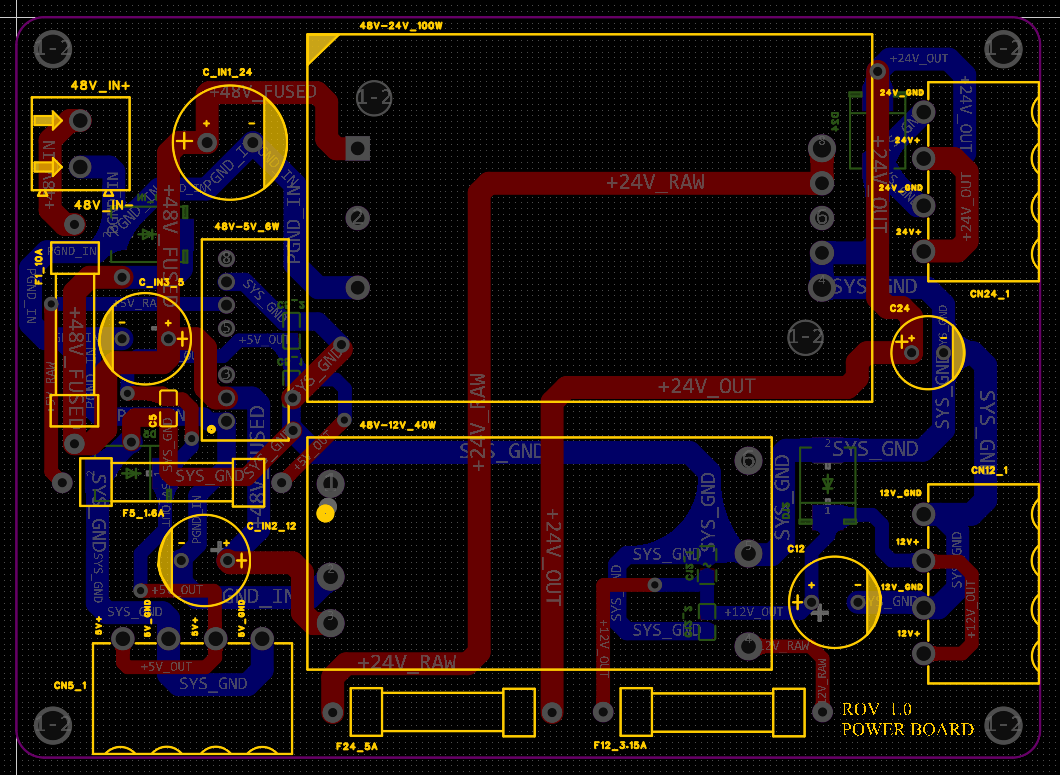

电源板PCB布线图 — PCB布线

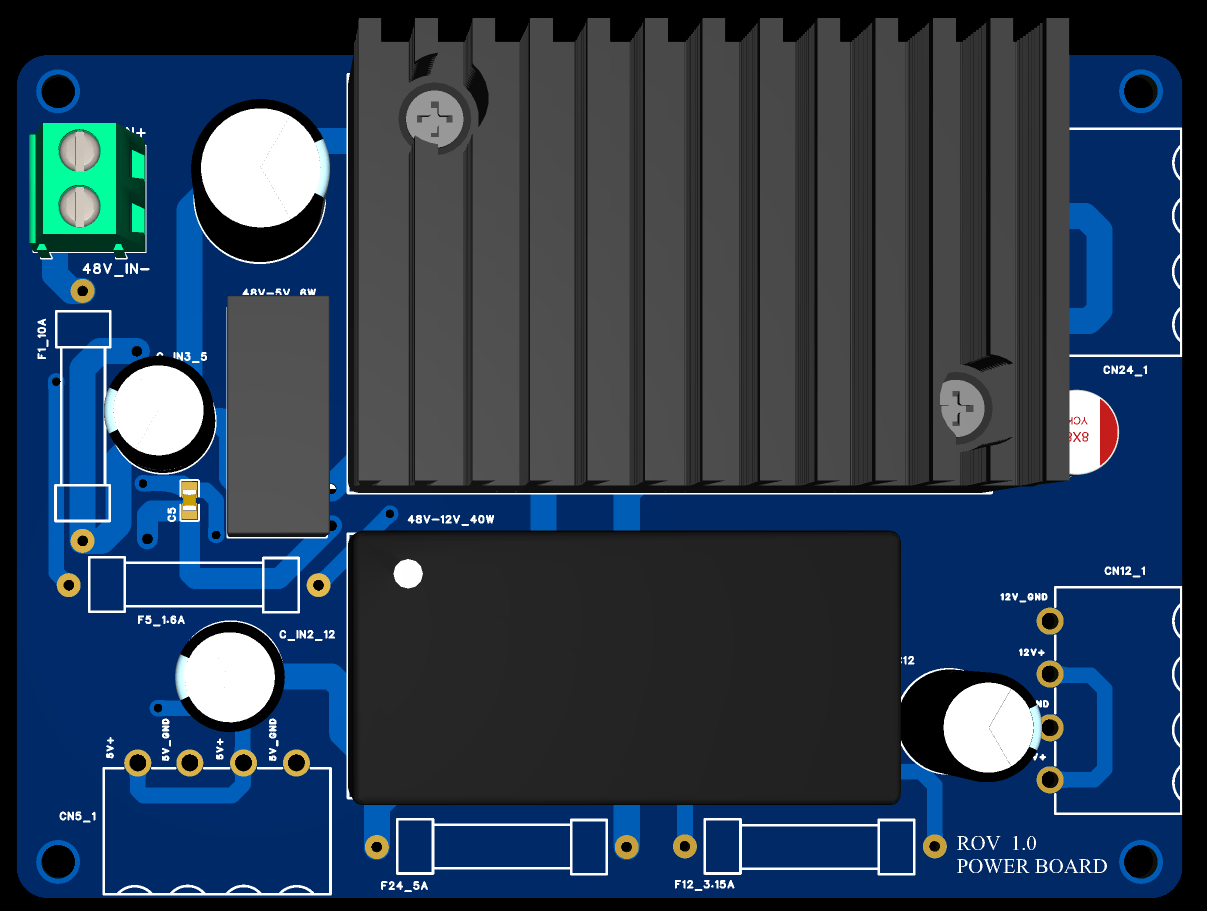

电源板三维图 — PCB三维预览

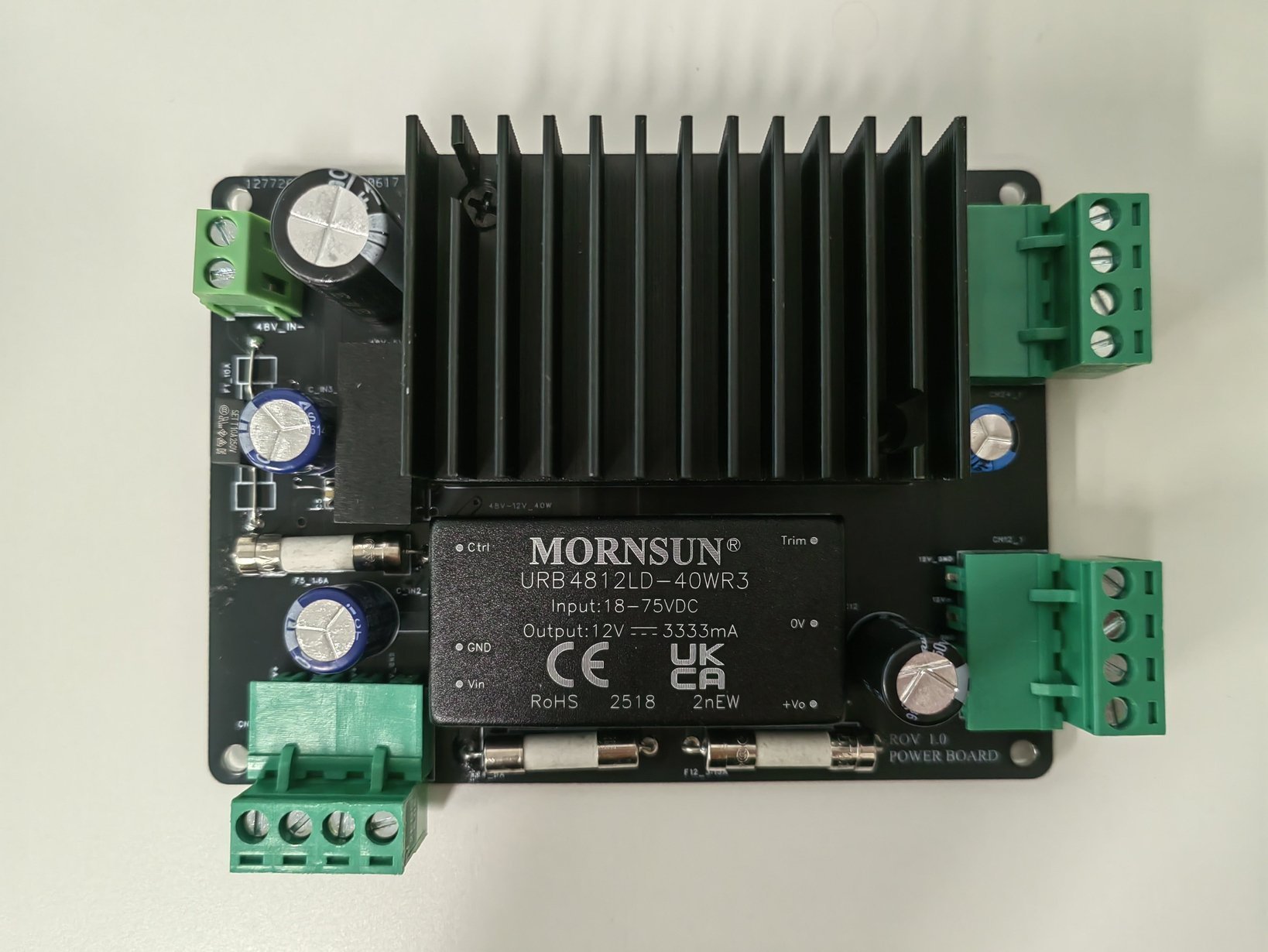

电源板实物正面 — 实物正面

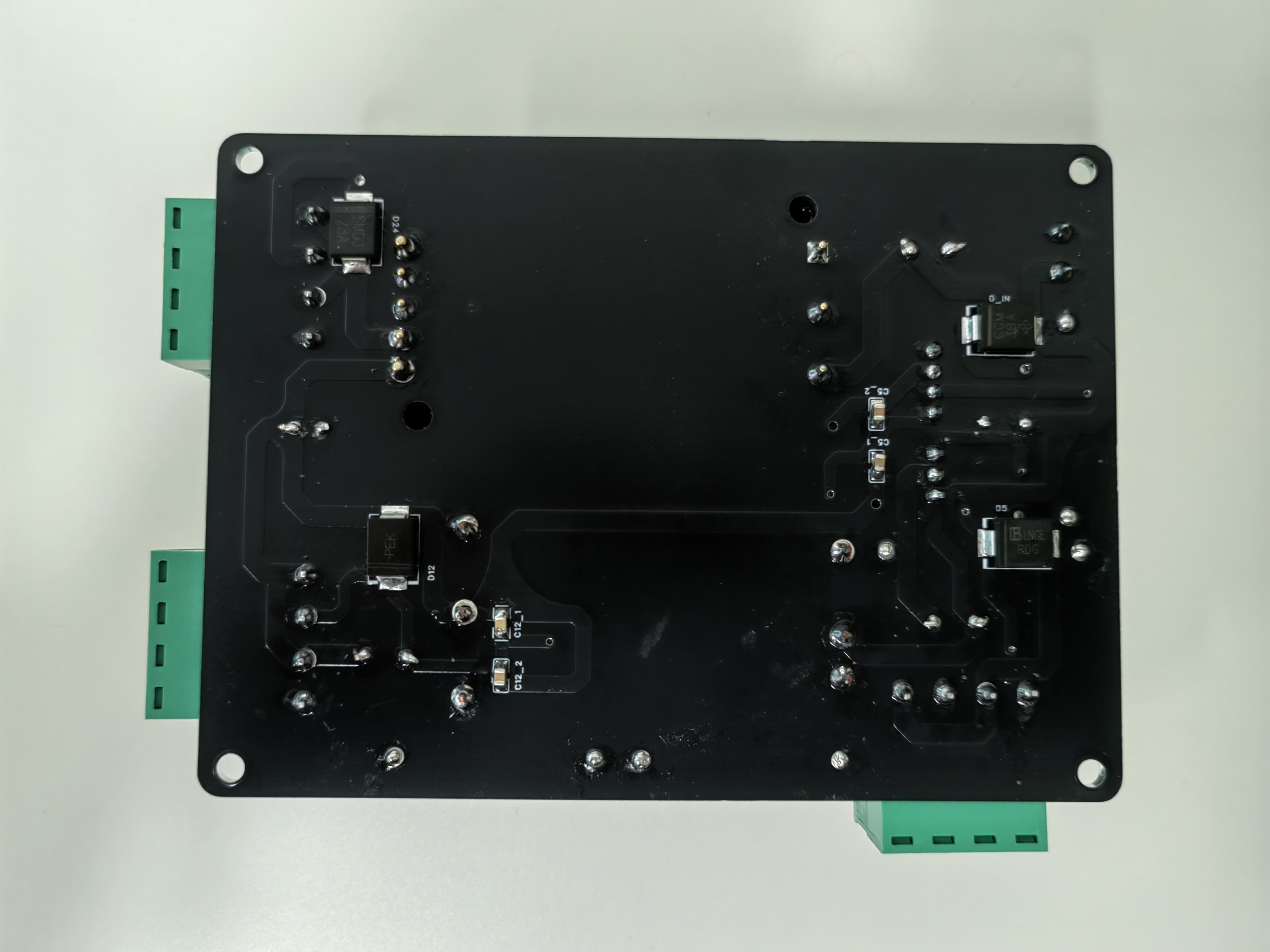

电源板实物反面 — 实物反面

04 · INTEGRATION TEST

系统联调测试

完成电源、通信及传感器模块连接验证。

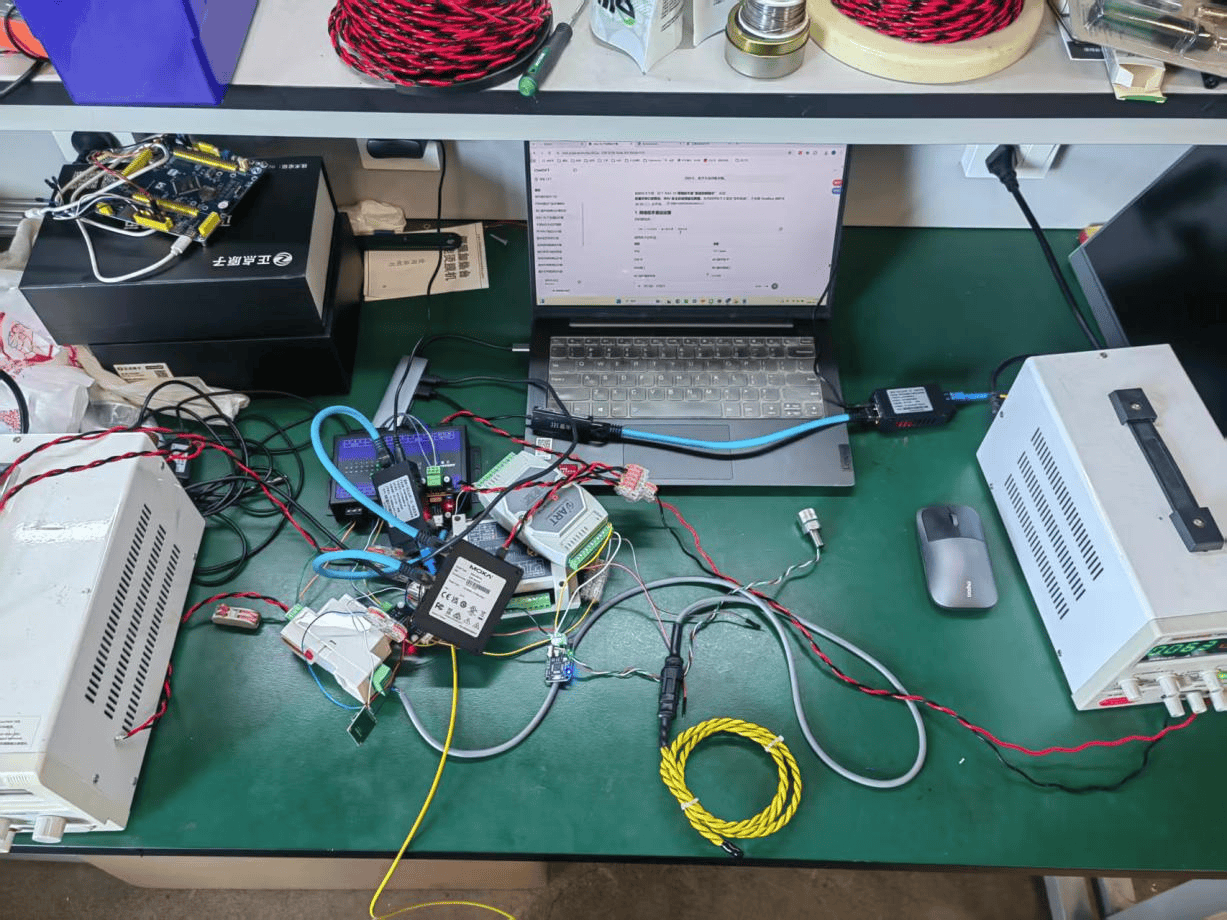

水下机器人系统联调测试实物照片

05 · LANDING PLATFORM

水下基站平台设计与搭建

完成铝型材框架设计及设备安装接口预留，搭建水下机器人测试辅助平台。

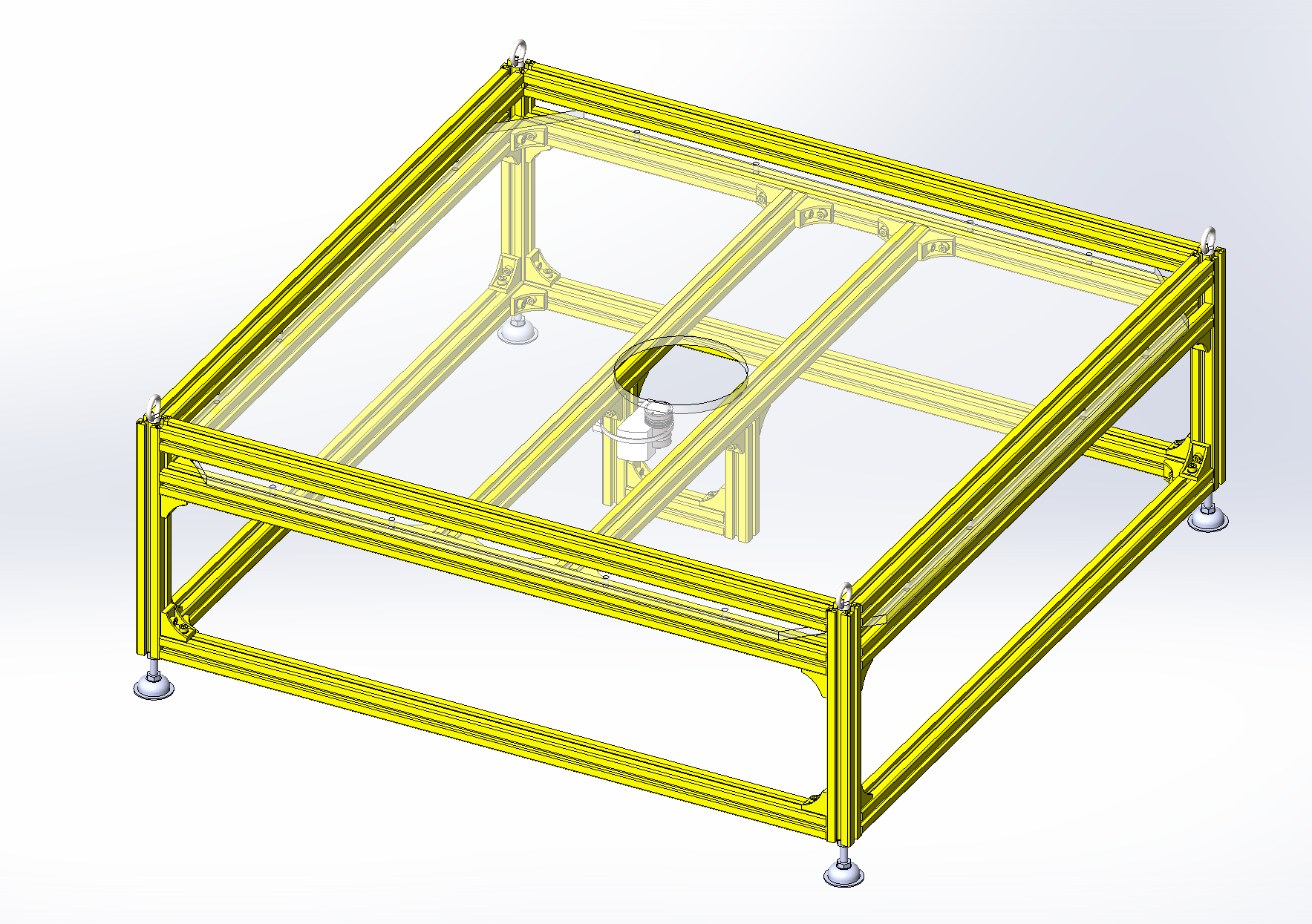

水下基站平台三维模型图 — 结构设计

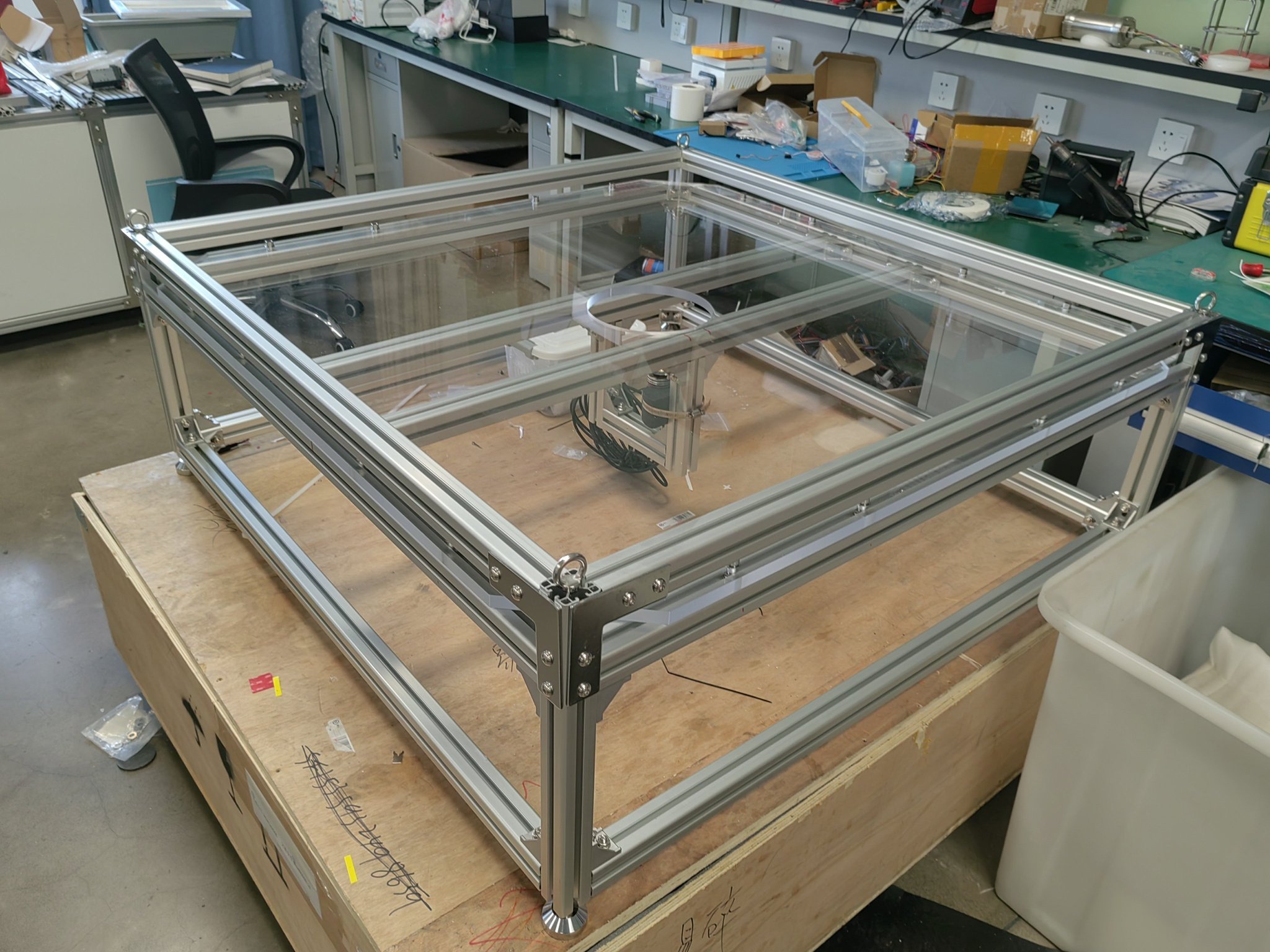

水下基站平台实物图 — 实物搭建
